ท่อเหล็ก X42 เป็นของ PSL1 ((psl (การทดแทนไปป์ไลน์ (หรือคุณสามารถใช้ "ข้อมูลจำเพาะ" ได้ แต่ "การทดแทน" ไม่ใช่ (หรือคุณสามารถใช้ "เกรด PSL1" ซึ่งพบได้ทั่วไปในบริบทนี้)) มักแสดงเป็น "เกรด" ในบริบทดังกล่าว เช่น "เหล็กไปป์ไลน์เกรด PSL1") เกรด (หรือ: ระดับ (ทั้ง "เกรด" และ "ระดับ" สามารถใช้ที่นี่ แต่ "เกรด" เป็นเรื่องธรรมดาในเหล็ก มาตรฐาน)) เหล็กท่อในมาตรฐาน API 5L ที่มีความแข็งแรงของผลผลิตขั้นต่ำ 290 MPa (42 ksi) ให้ข้อได้เปรียบด้านประสิทธิภาพเชิงกลที่สำคัญ ด้วยการออกแบบอัลลอยด์ขนาดเล็กและกระบวนการรีดและการทำความเย็นที่ควบคุม วัสดุนี้สามารถรักษาความทนทานต่อแรงกระแทกได้ดีที่ -20 องศา โดยมีการควบคุมความแข็งของ Vickers ภายในช่วง 220-250 HV ทำให้มั่นใจได้ถึงความต้านทานต่อการเสียรูปภายใต้สภาวะทางธรณีวิทยาที่ซับซ้อน ปริมาณกำมะถันในท่อเหล็ก X42 ถูกควบคุมอย่างเข้มงวดต่ำกว่า 0.015% และปริมาณฟอสฟอรัสไม่เกิน 0.025% ซึ่งช่วยเพิ่มความต้านทานการแตกร้าวที่เกิดจากไฮโดรเจน (HIC) อย่างมีนัยสำคัญ
องค์ประกอบทางเคมีของท่อ API 5L X42
| ระดับ | องค์ประกอบทางเคมี | |||||||
|---|---|---|---|---|---|---|---|---|
| C | ศรี | มน | P | S | V | ไม่มี | ติ | |
| เอพีไอ 5L X42 | 0.16 | 0.45 | 1.65 | 0.020 | 0.010 | 0.07 | 0.05 | 0.04 |
ความแข็งแรงของผลผลิตท่อ X42
| ระดับ | >ความแข็งแรงของผลผลิต | >ความต้านแรงดึง | >ผลผลิตต่อแรงดึง | >การยืดตัว |
|---|---|---|---|---|
| >นาที (เคเอสไอ) | >นาที (เคเอสไอ) | >อัตราส่วน (สูงสุด) | >% | |
| เอพีไอ 5L X42 | >42 | >60 | >0.93 | >23 |
ความหนาของผนังท่อ Api 5l X42 และแผนภูมิกำหนดการ
กระบวนการผลิตและการควบคุมคุณภาพ
การผลิตเหล็กท่อ X42 เกี่ยวข้องกับขั้นตอนที่สำคัญ ได้แก่ การผลิตเหล็ก การหล่อแบบต่อเนื่อง การทำความร้อนเหล็กแท่ง การเจาะ การรีดท่อ การปรับขนาด และการยืดผม โดยทั่วไปแล้วสายการผลิตสมัยใหม่จะใช้กระบวนการแบบผสมผสาน: การหล่อเหล็กแท่งกลมอย่างต่อเนื่อง → การเจาะร้อน → การลดการยืดตัว → การดับแบบออนไลน์. สิ่งนี้ทำให้มั่นใจได้ว่า ความสม่ำเสมอของโครงสร้างจุลภาคและความแม่นยำของมิติ. ตัวอย่างเช่น ผู้ผลิตชั้นนำในซานตงใช้ เครื่องเจาะกลิ้งสาม- ลดการเปลี่ยนแปลงความหนาของผนังให้น้อยกว่าหรือเท่ากับ 5% – ความแม่นยำเพิ่มขึ้น 30% ผ่านกระบวนการม้วนสอง-แบบดั้งเดิม ในระหว่างการรีดร้อน อุณหภูมิขั้นสุดท้ายอยู่ที่ 880 ± 20 องศา รวมกับ ระบบระบายความร้อนด้วยน้ำ ACC บรรลุขนาดเกรนที่มากกว่าหรือเท่ากับ มาตรฐาน ASTM เกรด 10 ช่วยเพิ่มคุณสมบัติทางกลได้อย่างมาก
สำหรับการควบคุมคุณภาพ X42 ต้องเป็นไปตามเกณฑ์ความคลาดเคลื่อนด้านขนาดที่เข้มงวด:
ส่วนเบี่ยงเบนเส้นผ่านศูนย์กลางภายนอก: น้อยกว่าหรือเท่ากับ ±0.75%
ความทนทานต่อความหนาของผนัง: +15%/-12.5%
มีการทดสอบแบบไม่ทำลาย-ตลอดการใช้งานจริง รวมถึง การตรวจสอบอัลตราโซนิก 100%และการทดสอบกระแสเอ็ดดี้ ด้วยความไวในการตรวจจับข้อบกพร่องเทียบเท่ากับ รูก้นแบน Φ1.6 มม.-. ท่อสำหรับสภาพแวดล้อมที่รุนแรงจำเป็นต้องใช้ การทดสอบเพิ่มเติมชอบการตก-การทดสอบการฉีกขาดของน้ำหนัก (DWTT)หรือการตรวจสอบความแข็งเพื่อรับประกันมาตรฐานการปฏิบัติงานที่ยกระดับ

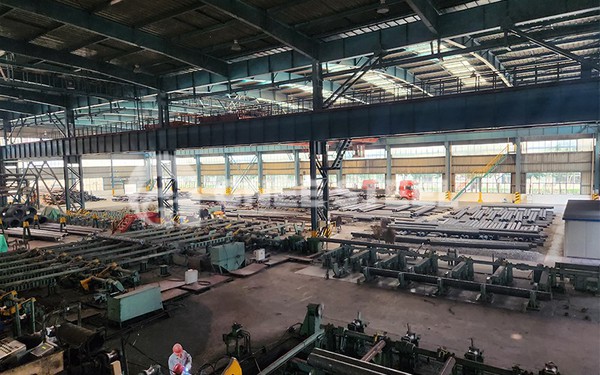

โรงงานไปป์ไลน์ API 5L X42
