กำลังตรวจสอบเธรดค้ำจุน (BTC)เป็นกระบวนการที่สำคัญในการรับประกันความสมบูรณ์ของโครงสร้างของท่อในหลุมลึกหรือหลุมแรงดึงสูง- เกลียวค้ำยันมีรูปทรงสี่เหลี่ยมคางหมู ซึ่งต่างจากเกลียวกลม (LTC/STC) ซึ่งต้องใช้เครื่องมือและขั้นตอนเฉพาะที่กำหนดโดยข้อมูลจำเพาะ API 5B.
การตรวจสอบเธรดด้วยภาพ (VDI)
ก่อนใช้เกจใดๆ ให้ตรวจสอบด้วยสายตาอย่างละเอียด
ข้อบกพร่องพื้นผิว:มองหา "การกัด" (โลหะมีรอยขีดข่วนหรือฉีกขาด) หลุม สนิม หรือเสี้ยน
แบบฟอร์มด้าย:ตรวจสอบให้แน่ใจว่าไม่มีเธรดที่ "ขาด" หรือ "ถูกบด" โดยเฉพาะในเธรดเริ่มต้นสามตัวแรก
พื้นที่ "วิ่ง- ออก":บนท่อ (ปลายหมุด) เกลียวค้ำยันจะหายไปในตัวท่อ ตรวจสอบว่าบริเวณ "การเบี่ยงเบนหนีศูนย์"- นี้เรียบและไม่มีรอยเครื่องมือลึก
การวัดขนาด ("สามใหญ่")
API 5B กำหนดให้วัดพารามิเตอร์ทางกายภาพเฉพาะสามรายการโดยใช้ไดอัลเกจเฉพาะ:
ลีด (สนาม):ใช้เครื่องวัดตะกั่วเพื่อวัดระยะห่างจากยอดด้ายหนึ่งไปยังอีกด้ายหนึ่งในช่วงเวลา 1 นิ้ว
เหตุผล: เพื่อให้แน่ใจว่าเกลียวจะเรียงตัวกันอย่างสมบูรณ์แบบกับข้อต่อ
เรียว:ใช้เกจวัดเทเปอร์ภายนอก/ภายในเพื่อวัดการเปลี่ยนแปลงเส้นผ่านศูนย์กลางตามความยาวของเกลียว
เหตุผล: เกลียวค้ำยันเรียว (1:16) ถ้าเทเปอร์ผิด การเชื่อมต่อจะหลวมเกินไปหรือขันสกรูเข้าไปไม่ลึกพอ
ความสูงของเกลียว:ใช้เกจวัดความสูงของเกลียวมีจุดแหลมสำหรับวัดระยะห่างจากยอด (บน) ถึงโคน (ล่าง)
เหตุผล: ความสูงที่ไม่ถูกต้องทำให้มีการกระจายโหลดไม่ดีและอาจเกิดการดึงออกได้{0}}
การวัดความขัดแย้ง (การตรวจสอบ "ต้นแบบ")
นี่คือการทดสอบครั้งสุดท้ายเพื่อยืนยันว่าด้ายถูกตัดให้ได้ขนาดที่ถูกต้อง
สำหรับพิน (ปลายท่อ):สกรูบนเกจวงแหวนทำงาน API(บีบมือ-) วัดระยะห่างจากปลายเล็กของเกจถึงปลายท่อ สิ่งนี้เรียกว่าความขัดแย้ง.
สำหรับกล่อง (ข้อต่อ):ใช้อันเกจปลั๊กทำงาน API.
ผ่าน/ไม่ผ่าน:การวัดต้องอยู่ภายในช่วงพิกัดความเผื่อที่ระบุในตาราง API 5B สำหรับขนาดท่อนั้น
เครื่องหมายสามเหลี่ยม (เฉพาะ BTC)
บนปลอกยันมาร์คสามเหลี่ยมมีการประทับตราไว้ที่ปลายท่อ
เช็ค:ในระหว่างการตรวจสอบ ให้ตรวจสอบว่าสามเหลี่ยมนั้นอยู่ในตำแหน่งที่ตาราง API ระบุทุกประการ
วัตถุประสงค์:ในระหว่างการติดตั้งภาคสนาม (แต่งหน้า-) หน้าของข้อต่อควรจบลงที่ฐานหรือปลายของสามเหลี่ยมนี้ หากรูปสามเหลี่ยมอยู่ผิดตำแหน่ง ทีมงานจะ-ขันท่อให้แน่นหรือต่ำกว่า-
ตรวจสอบเทมเพลตโปรไฟล์
ใช้เกจโปรไฟล์ Buttress(ใบโลหะเล็กๆที่ตัดเป็นรูปเกลียวออก)
เช็ค:วางไว้ในเส้นด้ายแล้วถือไว้จนถึงแสงสว่าง
สิ่งที่ต้องมองหา:ไม่ควรมีช่องว่างแสงที่มองเห็นได้ระหว่างเกจกับเกลียว นี่เป็นการยืนยันว่ามุมของ "ด้านข้างบรรทุก" และ "ด้านข้างแทง" นั้นถูกต้อง
รายการตรวจสอบสำหรับผู้ตรวจสอบ
| พารามิเตอร์ | เครื่องมือที่ใช้ | ข้อกำหนดของ API |
| ภาพ | ตา / แว่นขยาย | ไม่มีสนิม สนิม หรือด้ายบด |
| ตะกั่ว | เครื่องวัดตะกั่ว | ความแม่นยำ ±0.002 ถึง 0.003 นิ้ว |
| เรียว | เทเปอร์เกจ | ต้องเป็นไปตามความชัน 0.0625 นิ้ว/นิ้ว |
| ความสูง | เกจวัดความสูงของเกลียว | แตกต่างกันไปตามขนาดท่อ (ปกติ 0.062") |
| ความขัดแย้ง | เกจวัดแหวน/ปลั๊ก | ต้องตรงกับตาราง API 5B Standoff |
| การจัดตำแหน่ง | เทมเพลตโปรไฟล์ | ไม่มีช่องว่างแสง มุมจะต้องแม่นยำ |

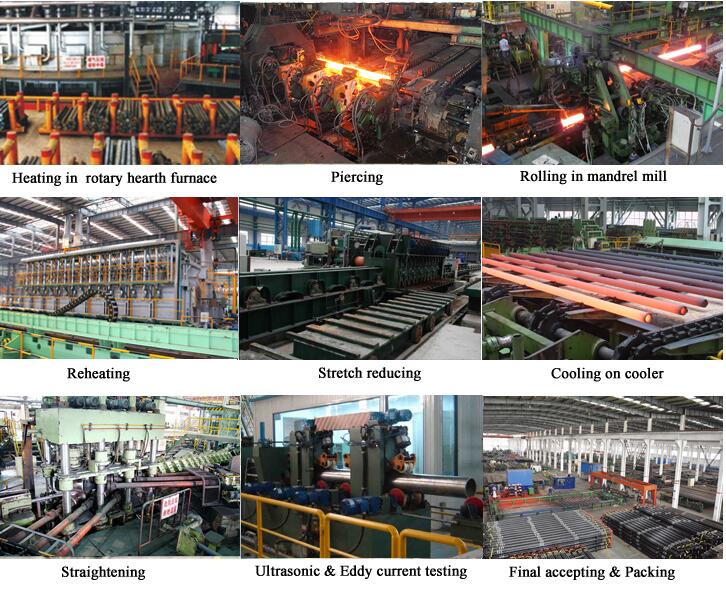

จีนี่โรงงานด้ายยันต์

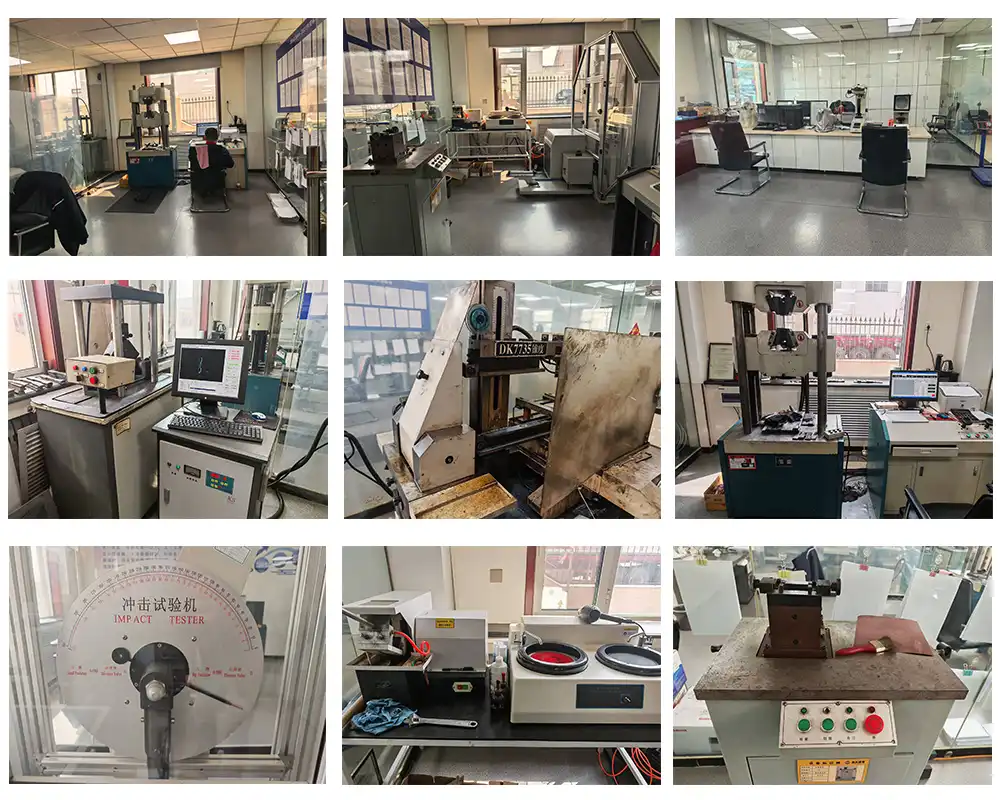

จีนี่อุปกรณ์ทดสอบเกลียวค้ำยัน
จีนี่ใบรับรองเส้นด้ายค้ำยัน
คำถามที่พบบ่อย
การเชื่อมต่อ BTC-แน่นหนาสำหรับบ่อก๊าซแรงดันสูง-หรือไม่
BTC มาตรฐานใช้สำหรับการปิดผนึกของเหลว/ของเหลว หากโครงการเกี่ยวข้องกับก๊าซแรงดันสูง- แนะนำBTC พร้อมวงแหวนซีลหรือกการเชื่อมต่อระดับพรีเมียมพร้อมซีลโลหะ-ถึง-
การรักษาพื้นผิวของข้อต่อคืออะไร? มีแมงกานีสฟอสเฟตหรือไม่?
ยืนยันว่ามีการต่อพ่วงแมงกานีสฟอสเฟต. ซึ่งจะช่วยลดการเสียดสี ป้องกันการครูด และช่วยให้คอมพาวด์เกลียว (ส่วนโดปของท่อ) ยึดเกาะได้ดีขึ้น
คุณมี-ตัวป้องกันคอมโพสิตสำหรับงานหนักหรือไม่? ฉันกังวลเกี่ยวกับความเสียหายของด้ายระหว่างการขนส่งทางทะเล
รับประกันการใช้งานของเหล็ก-ตัวป้องกันคอมโพสิตพลาสติก. สิ่งเหล่านี้ได้รับการออกแบบมาให้ทนทานต่อการเดินทางทางทะเลที่ยาวนานและการจัดการหลายอย่างที่ท่าเรือ
