ในอุตสาหกรรมน้ำมันและก๊าซสทชและแอลทีซีอ้างอิงถึงประเภทการเชื่อมต่อเธรดเฉพาะที่ใช้กับปลอก API (American Petroleum Institute) ทั้งสองเป็นรูปแบบของAPI รอบเธรด(ซึ่งมี 8 เธรดต่อนิ้ว) แต่มีความยาวและประสิทธิภาพแตกต่างกัน
ไม่แน่ใจว่าเธรด LTC หรือ STC เหมาะกับบ่อของคุณหรือไม่? กรอกแบบฟอร์มของเราและวิศวกรของเราจะวิเคราะห์ข้อกำหนดโครงการของคุณเพื่อแนะนำประเภทเธรดที่เหมาะสมที่สุด-โดยไม่มีค่าใช้จ่าย
STC (ข้อต่อเกลียวสั้น)
คำนิยาม:ตามชื่อที่แสดง ส่วนที่เป็นเกลียวบนท่อและข้อต่อจะสั้นกว่าของ LTC
ออกแบบ:มีโปรไฟล์เกลียว 8 รอบ (8 เกลียวต่อนิ้ว)
ความแข็งแกร่ง:เนื่องจากด้ายสั้นกว่า จึงมีความต้านทานแรงดึงต่ำกว่า (ปริมาณแรงดึงที่ด้ายสามารถรับได้ก่อนที่เกลียวจะ "ดึงออก" หรือกระโดด)
การใช้งาน:
ใช้ในบ่อน้ำตื้นที่น้ำหนักของสายปลอกไม่มากนัก
ใช้ในการใช้งานที่ความตึงเครียดสูงไม่ใช่ข้อกังวลหลัก
โดยทั่วไปตัวเลือกที่ประหยัดที่สุด
LTC (ควบแน่น เกลียว ยาว)
คำนิยาม:ส่วนที่เป็นเธรดนั้นยาวกว่า STC ทำให้มี "การมีส่วนร่วมของเธรด" มากกว่า
ออกแบบ:เช่นเดียวกับ STC จะใช้โปรไฟล์เกลียว 8 รอบ เมื่อมองเห็นจะมีลักษณะเหมือนกัน ยกเว้นความยาวของบริเวณที่เป็นเกลียว
ความแข็งแกร่ง:ความยาวที่เพิ่มขึ้นหมายถึงมีเกลียวเข้ามาเกี่ยวข้องระหว่างท่อและข้อต่อมากขึ้น ซึ่งให้ความต้านทานต่อความตึงในแนวแกน (แรงดึง) ได้ดีขึ้นอย่างมาก และความต้านทานการรั่วไหลที่ดีขึ้นเมื่อเทียบกับ STC
การใช้งาน:
ใช้ในบ่อลึกซึ่งสายปลอกมีน้ำหนักมาก
ใช้ในสภาพแวดล้อมที่มีการรับน้ำหนักตามยาวสูงกว่า
ปัจจุบันเป็นประเภทเกลียวที่พบมากที่สุดสำหรับสายปลอกมาตรฐาน
ตารางเปรียบเทียบที่สำคัญ
| คุณสมบัติ | STC (เกลียวสั้น) | LTC (เกลียวยาว) |
| ความยาวด้าย | สั้นลง | อีกต่อไป |
| โปรไฟล์เธรด | 8 รอบ (API) | 8 รอบ (API) |
| ความต้านแรงดึง | ต่ำกว่า | สูงกว่า |
| ความต้านทานการรั่วไหล | ดี (มาตรฐาน) | ดีขึ้น (เนื่องจากการมีส่วนร่วมมากขึ้น) |
| การใช้งานทั่วไป | ปลอกผิวบ่อน้ำตื้น | การผลิตปลอกบ่อน้ำลึก |
| ค่าใช้จ่าย | ราคาไม่แพง | มีราคาแพงกว่าเล็กน้อย |

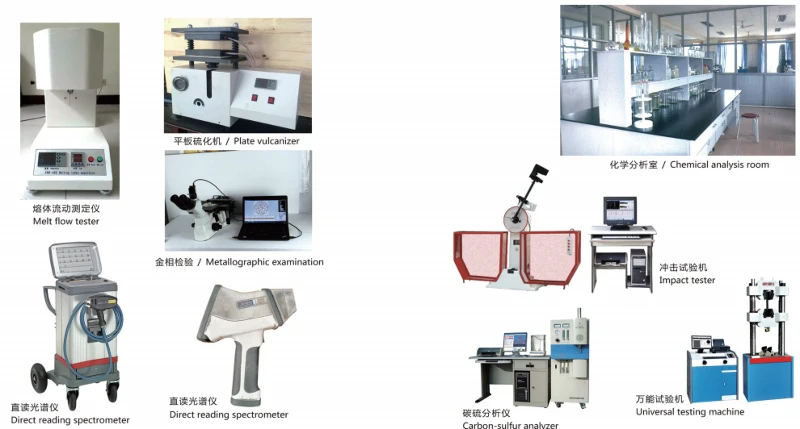

อุปกรณ์ทดสอบเกลียว

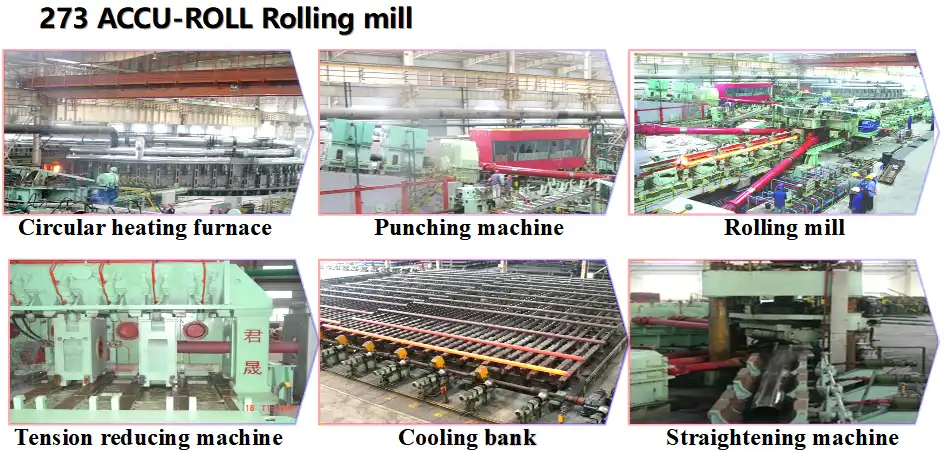

โรงงานด้าย API 5CT
ใบรับรองเธรด API
คำถามที่พบบ่อย
มาตรฐาน API สำหรับเธรดคืออะไร
มาตรฐานเธรด API ได้รับการกำหนดโดย American Petroleum Institute (API); ข้อกำหนดหลัก-API SPEC 5B และ API SPEC 5CT-มีไว้เพื่อสร้างมาตรฐานในการออกแบบและการตรวจสอบการเชื่อมต่อแบบเกลียวสำหรับท่อน้ำมัน ท่อ และเครื่องมือเจาะ
API SPEC 5B: กำหนดพารามิเตอร์เรขาคณิตของเกลียว วิธีการตรวจสอบเกจ และข้อกำหนดความคลาดเคลื่อน ครอบคลุมเกลียวประเภทต่างๆ-รวมถึงเกลียวกลมสั้น (STC) และเกลียวค้ำยัน (BTC)- ดังนั้นจึงรับประกันว่าผลิตภัณฑ์ต่างๆ จากผู้ผลิตหลายรายจะสามารถสับเปลี่ยนกันได้
API สเปค 5CT: ระบุคุณสมบัติของวัสดุ ความแข็งแรงทางกล และเงื่อนไขการบริการสำหรับท่อและท่อ โดยอ้างอิงถึงรูปแบบเกลียวที่กำหนดไว้ในมาตรฐาน 5B ซึ่งแสดงให้เห็นอย่างชัดเจนถึงการใช้งานกับเกรดเหล็กและสภาพแวดล้อมการทำงานที่แตกต่างกัน
ดอกยางประเภทต่าง ๆ มีอะไรบ้าง?
ประเภทหลักของเธรด API ได้แก่ Short Round Thread (STC), Long Round Thread (LTC) และ Buttress Thread (BTC) ซึ่งแต่ละประเภทเหมาะกับสภาพบ่อที่แตกต่างกัน
STC (ขั้วต่อเกลียวสั้น): เกลียวกลมสั้นมีความยาวเกลียวค่อนข้างสั้น โดยทั่วไปความแข็งแรงในการเชื่อมต่อจะอยู่ในช่วงตั้งแต่ 60% ถึง 80% ของตัวท่อ ส่วนใหญ่จะใช้ในบ่อน้ำตื้นหรือสภาพแวดล้อมที่มีแรงดันต่ำ- ให้ข้อดีของการผลิตที่เรียบง่ายและต้นทุนต่ำ
LTC (ตัวเชื่อมต่อเกลียวยาว): เกลียวกลมยาวมีความยาวการเชื่อมต่อที่มากขึ้น ให้ประสิทธิภาพการซีลที่ดีขึ้นและ-ความสามารถในการรับน้ำหนัก เหมาะสำหรับหลุมปานกลาง-ถึง-หลุมลึกและสภาพการทำงานที่เกี่ยวข้องกับแรงกดดันที่สูงกว่า
BTC (ตัวเชื่อมต่อเกลียวบั้นท้าย): เกลียวค้ำยันมีการออกแบบด้านข้างรับน้ำหนัก{0}}ที่เหนือกว่า ทำให้สามารถทนต่อแรงดึงในแนวแกนที่มากขึ้น ขณะเดียวกันก็รักษาความหนาแน่นของก๊าซได้ดีเยี่ยม มีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่มีความต้องการสูง-เช่น บ่อน้ำลึกและ-อุณหภูมิสูง -สภาวะความดันสูง- และทำหน้าที่เป็นต้นแบบพื้นฐานสำหรับการออกแบบเกลียวเฉพาะทางจำนวนมาก
