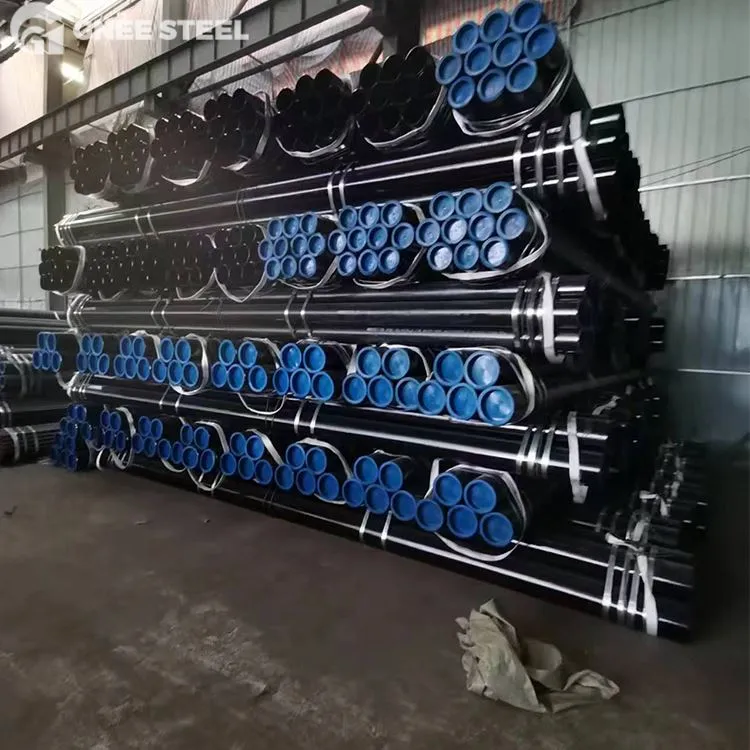

ท่อปลอก API 5CT C95
โครงสร้างและท่อ API 5CT C95 เป็นเกรดเหล็กต้านทานความเปรี้ยว-ความแข็งแรงสูง-ที่ออกแบบมาสำหรับหลุมลึกและลึกพิเศษ-ในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน โดยเฉพาะอย่างยิ่งหลุมที่มีไฮโดรเจนซัลไฟด์ (H₂S). เป็นไปตามมาตรฐาน API SPEC 5CT พร้อมความแรงของผลผลิตขั้นต่ำที่ 95,000 ปอนด์ต่อตารางนิ้ว (655 เมกะปาสคาล) ให้ความต้านทานที่ดีเยี่ยมต่อการแตกร้าวของความเค้น และรับประกันความปลอดภัยในการปฏิบัติงานภายใต้สภาวะความดันสูงและอุณหภูมิสูง
ข้อมูลจำเพาะของท่อปลอก API 5CT C95
มาตรฐาน: API SPEC 5CT (ฉบับล่าสุด 11 ปี 2023)
ระดับ: C95 (เกรดความแข็งแกร่งของผลผลิตที่ควบคุมได้)
ผลิตภัณฑ์ที่ใช้งานได้: ปลอก ท่อ ข้อต่อลูกสุนัข
ประเภทการเชื่อมต่อ: เธรดมาตรฐาน API (STC/LTC/BTC) การเชื่อมต่อระดับพรีเมียม
ระดับข้อกำหนดผลิตภัณฑ์ (PSL): PSL-2 หรือ PSL-3 ขึ้นอยู่กับเงื่อนไขการบริการ
องค์ประกอบทางเคมีของท่อปลอก API 5CT C95
| องค์ประกอบ | เนื้อหาสูงสุด (%) | หมายเหตุ |
|---|---|---|
| C | 0.35 | ควบคุมปริมาณคาร์บอนเทียบเท่าสำหรับการเชื่อม |
| มน | 1.20 | ช่วยเพิ่มความแข็งแรงและความแข็งตัว |
| P | 0.020 | ช่วยลดความเปราะเย็น |
| S | 0.010 | ลดความเสี่ยงจากการแตกร้าวจากความร้อน |
| Cr | 1.50 | ปรับปรุงความต้านทานการกัดกร่อน |
| นิ | 0.99 | ช่วยเพิ่มความทนทานต่ออุณหภูมิต่ำ- |
| โม | 0.85 | เพิ่มความต้านทานต่อการแตกร้าวที่เกิดจากการไฮโดรเจน- |
| ลูกบาศ์ก | 0.030 | การควบคุมสิ่งเจือปน |
| V | - | ทางเลือกสำหรับการปรับแต่งเกรน |
| ติ | - | ทางเลือกสำหรับการควบคุมเมล็ดพืช |
สมบัติทางกลของท่อปลอก API 5CT C95
| คุณสมบัติ | ความต้องการ |
|---|---|
| ความแข็งแรงของผลผลิต | ขั้นต่ำ 655 MPa ~ สูงสุด 758 MPa (95,000~110,000 ปอนด์ต่อตารางนิ้ว) |
| ความต้านแรงดึง | ขั้นต่ำ 724 MPa (105,000 ปอนด์ต่อตารางนิ้ว) |
| การยืดตัว | มากกว่าหรือเท่ากับ 10% (ความยาวเกจ 50 มม.) |
| ความแข็ง | น้อยกว่าหรือเท่ากับ 25 HRC / น้อยกว่าหรือเท่ากับ 255 HBW (สูงสุด) |
| ชาร์ปี วี-รอยบากอิมแพ็ค | ตาม API SR16 หรือข้อกำหนดของลูกค้า (จำเป็นสำหรับ PSL-2 ขึ้นไป) |
| ความต้านทาน SSC | ต้องผ่านการทดสอบ NACE TM0177 วิธี A ที่มากกว่าหรือเท่ากับ 80% ของความแข็งแรงของผลผลิตขั้นต่ำ |
API 5CT C95 ขนาดท่อปลอกในหน่วย MM
| เส้นผ่านศูนย์กลางภายนอก (มม.) | ความหนาของผนังทั่วไป (มม.) | ขนาดที่กำหนด (นิ้ว) |
|---|---|---|
| 114.3 | 6.35 ~ 12.70 | 4-1/2" |
| 127.0 | 7.52 ~ 15.88 | 5" |
| 139.7 | 7.72 ~ 18.19 | 5-1/2" |
| 168.3 | 8.94 ~ 20.32 | 6-5/8" |
| 177.8 | 9.19 ~ 22.23 | 7" |
| 219.1 | 10.16 ~ 25.40 | 8-5/8" |
| 244.5 | 11.05 ~ 28.58 | 9-5/8" |
| 273.1 | 12.19 ~ 31.75 | 10-3/4" |
| 339.7 | 14.27 ~ 38.10 | 13-3/8" |
| 406.4 | 16.51 ~ 44.45 | 16" |
API 5CT C95 ความอดทน
| พารามิเตอร์ | ค่าเบี่ยงเบนที่อนุญาต |
|---|---|
| เส้นผ่านศูนย์กลางภายนอก/O.D. (OD) | ±0.79 mm (≤101.6 mm); +1.0% / -0.5% (>114.3 มม.) |
| ความหนาของผนัง (WT) | -12.5% (จุดเดียวขั้นต่ำ) |
| ความยาว | R1: 4.88~7.62m; R2: 7.62~10.36m; R3: >10.36m |
| ความตรง | น้อยกว่าหรือเท่ากับ 3 มม./ม. รวมน้อยกว่าหรือเท่ากับ 12 มม |
| พารามิเตอร์เธรด | สอดคล้องกับ API SPEC 5B, การควบคุมเทเปอร์ ระยะพิทช์ และความสูงของเกลียวอย่างเข้มงวด |
ตารางมิติ API 5CT C95
| ขนาด (นิ้ว) | OD (มม.) | WT ทั่วไป (มม.) | น้ำหนัก (กก./ม.) | ประเภทเกลียว |
|---|---|---|---|---|
| 4-1/2 | 114.3 | 6.35 / 8.56 / 10.92 | 17.7 / 23.5 / 29.8 | STC/LTC/BTC |
| 5-1/2 | 139.7 | 7.72 / 9.17 / 11.51 | 26.0 / 30.6 / 37.8 | LTC/BTC |
| 7 | 177.8 | 9.19 / 11.51 / 13.72 | 39.0 / 48.0 / 56.8 | LTC/BTC |
| 9-5/8 | 244.5 | 11.05 / 13.84 / 16.13 | 63.5 / 78.8 / 90.5 | LTC/BTC |
| 13-3/8 | 339.7 | 14.27 / 18.19 | 108.0 / 135.0 | บีทีซี |
กระบวนการผลิตท่อปลอก API 5CT C95
- การเตรียมวัตถุดิบ: เลือกคาร์บอนคุณภาพสูง-หรือเหล็กแท่งโลหะผสม-ต่ำที่มีองค์ประกอบการขัดเกลา- (เช่น Al, V, Ti)
- เครื่องทำความร้อนและการเจาะ: เหล็กแท่งถูกให้ความร้อนสูงกว่า 1200 องศา และถูกเจาะด้วยการเอียง-และกลิ้งเป็นเปลือกกลวง
- การกลิ้งและการปรับขนาดท่อ: การรีดหรือการอัดขึ้นรูปอย่างต่อเนื่องเพื่อให้ได้เส้นผ่านศูนย์กลางภายนอกและความหนาของผนังที่แม่นยำ
- การรักษาความร้อน: การชุบแข็งและการแบ่งเบาบรรเทาร่างกาย-เต็มรูปแบบ (Q&T) เพื่อให้มั่นใจว่าโครงสร้างจุลภาคและคุณสมบัติทางกลมีความสม่ำเสมอ
- ยืดและตัด: การยืดเชิงกลตามด้วยการตัดตามความยาว (R1/R2/R3)
- เกลียวและข้อต่อ: การตัดเฉือน API หรือเธรดระดับพรีเมียม ข้อต่อที่แนบมา
- การทดสอบแบบไม่ทำลาย- (NDT): การตรวจสอบข้อบกพร่อง UT (อัลตราโซนิก), ET (กระแสวน) หรือ MT (อนุภาคแม่เหล็ก) 100%
- การทดสอบอุทกสถิต: ท่อแต่ละท่อผ่านการทดสอบแรงดันเพื่อตรวจสอบความสมบูรณ์ของการปิดผนึก
- การทำเครื่องหมายและบรรจุภัณฑ์: การมาร์กด้วยเลเซอร์ของเกรด หมายเลขความร้อน ขนาด การเคลือบป้องกันสนิม-และการมัดรวม
การทดสอบและตรวจสอบท่อปลอก API 5CT C95
| รายการทดสอบ | ความต้องการ |
|---|---|
| การทดสอบอุทกสถิต | ดำเนินการกับทุกท่อ ความดัน มากกว่าหรือเท่ากับความดันครากภายในขั้นต่ำที่ระบุ |
| การทดสอบแบบไม่ทำลาย- (NDT) | UT + ET หรือ MT; บังคับสำหรับ PSL-2 ขึ้นไป |
| การตรวจสอบมิติ | OD, WT, ความยาว, การตกไข่อยู่ในเกณฑ์ที่ยอมรับได้ |
| การทดสอบความแข็ง | หลายจุดต่อชุดความร้อน ต้องไม่เกิน 25 HRC |
| การวิเคราะห์ทางเคมี | การวิเคราะห์ความร้อนและผลิตภัณฑ์เพื่อให้เป็นไปตามขีดจำกัดมาตรฐาน |
| การทดสอบแรงดึง | เก็บตัวอย่างต่อชุดการรักษาความร้อนสำหรับผลผลิต แรงดึง และการยืดตัว |
| การทดสอบแรงกระแทก | จำเป็นสำหรับ PSL-2 และสูงกว่า (เช่น -20 องศาหรือต่ำกว่า) |
| การทดสอบ SSCC | บังคับสำหรับบริการเปรี้ยวตาม NACE TM0177 วิธี A |
| การตรวจสอบย้อนกลับ | แต่ละท่อมีเครื่องหมาย ID ที่ไม่ซ้ำกันเพื่อการตรวจสอบย้อนกลับของจำนวนความร้อน แบทช์ และข้อมูลการทดสอบ |
โรงงานผลิตท่อและท่อ GNEE API 5CT
GNEE API 5CT OCTG อุปกรณ์ทดสอบและตรวจสอบ
คำถามที่พบบ่อย
อะไรคือความแตกต่างระหว่างเอพีไอ 5CTและเอพีไอ 5 ลิตร
ความแตกต่างหลักระหว่าง API 5CT และ API 5L อยู่ที่ขอบเขตการใช้งานและประเภทท่อ: API 5CT ใช้สำหรับท่อและท่อภายในบ่อน้ำมันและเป็นของท่อโครงสร้างแบบดาวน์โฮล ในขณะที่ API 5L ใช้สำหรับท่อส่งน้ำมันและก๊าซบนพื้นผิวและเป็นของท่อส่งทางไกล-
เธรดประเภทต่าง ๆ ใน API 5CT มีอะไรบ้าง
มาตรฐาน API 5CT ส่วนใหญ่ประกอบด้วยเธรดสามประเภท: เธรดกลมสั้น (STC), เธรดกลมยาว (LTC) และเธรดที่ตัดทอน (BTC) ซึ่งทั้งหมดนี้จะต้องเป็นไปตามข้อกำหนดการประมวลผลและการตรวจสอบของ API SPEC 5B
