P110 SS PSL 2 R3 SMLS การเชื่อมต่อปลอกระดับพรีเมียม
P110 PSL 2 R3 SMLS Casing (เหมาะสำหรับการใช้งานบริการที่มีรสเปรี้ยว)
API 5CT P110 PSL 2 R3 ปลอกไร้รอยต่อพร้อมการเชื่อมต่อระดับพรีเมียมเป็นผลิตภัณฑ์ oil Country Tubular Goods (OCTG) ที่มีความแข็งแรงสูง- ซึ่งออกแบบมาสำหรับแรงดันลึก สูง- และสภาพบ่อที่ซับซ้อน ผลิตขึ้นตามข้อกำหนด API 5CT (ฉบับที่ 10 ปี 2022) และข้อกำหนดการตรวจสอบเกลียวของ API Spec 5B และมีการใช้กันอย่างแพร่หลายในการขุดเจาะน้ำมันและก๊าซและโครงการก่อสร้างบ่อที่ต้องการความสมบูรณ์ของโครงสร้างสูงและประสิทธิภาพการปิดผนึกที่เชื่อถือได้
ผลิตภัณฑ์นี้ผสมผสานเกรดเหล็กที่มีความแข็งแรงสูง-ที่ผ่านการชุบแข็งและอบคืนตัวแล้ว (P110) กระบวนการผลิตที่ไร้รอยต่อ (SMLS) ระดับข้อกำหนดที่สูงขึ้น (PSL 2) ช่วงความยาวที่ปรับให้เหมาะสม (R3) และระบบการเชื่อมต่อแบบเกลียวระดับพรีเมียมสำหรับสภาพแวดล้อมใต้หลุมเจาะที่มีความต้องการสูง
1. คำจำกัดความระยะยาว: P110 SS PSL 2 R3 SMLS Casing Premium Connection
1.1 เกรดเหล็ก P110
P110 เป็นเกรดปลอกที่มีความแข็งแรงสูง-ที่กำหนดโดย API 5CT โดยมีช่วงคุณสมบัติทางกลดังต่อไปนี้:
- ความแข็งแรงของผลผลิต: 758–965 MPa (110,000–140,000 psi)
- ความต้านทานแรงดึงขั้นต่ำ: มากกว่าหรือเท่ากับ 862 MPa
- สภาวะการรักษาความร้อน: ดับและอารมณ์ (Q&T)
P110 ได้รับการออกแบบมาเพื่อการใช้งานที่รับน้ำหนักสูง-ในบ่อแรงดันลึกและสูง- มันให้ความจุความแข็งแกร่งที่สูงกว่าเมื่อเทียบกับL80และเกรด N80 แต่ไม่ได้ออกแบบมาโดยเฉพาะสำหรับบริการเปรี้ยว เว้นแต่ข้อกำหนดวัสดุเพิ่มเติมจะระบุไว้โดยมาตรฐานโครงการ (เช่น การปฏิบัติตาม NACE MR0175 / ISO 15156 หากมี)
1.2 บริการเปรี้ยว (SS)
ใช้ในข้อกำหนดการจัดซื้อเพื่อระบุความเหมาะสมสำหรับสภาพแวดล้อมของไฮโดรเจนซัลไฟด์ (H₂S) ซึ่งจำเป็นต้องมีความต้านทานต่อการแตกร้าวจากความเครียดซัลไฟด์ (SSC) และความเสียหายที่เกิดจากไฮโดรเจนในรูปแบบอื่นๆ- ตามมาตรฐาน NACE MR0175 / ISO 15156
1.3 PSL 2 (ข้อกำหนดผลิตภัณฑ์ระดับ 2)
PSL 2 กำหนดระดับคุณภาพที่สูงกว่า PSL 1 ภายใต้ API 5CT
โดยทั่วไปข้อกำหนด PSL 2 ประกอบด้วย:
- การทดสอบความทนทานต่อแรงกระแทกภาคบังคับ (ตามข้อกำหนด)
- การทดสอบแบบไม่ทำลาย (NDT) ที่ได้รับการปรับปรุง
- ความคลาดเคลื่อนมิติที่เข้มงวดยิ่งขึ้น
- ข้อกำหนดด้านการตรวจสอบย้อนกลับของวัสดุอย่างครบถ้วน
- เอกสารและการควบคุมการรับรองที่เข้มงวดยิ่งขึ้น
โดยทั่วไป PSL 2 ระบุไว้สำหรับหลุมวิกฤต หลุมลึก และการใช้งานแรงดันสูง- ขึ้นอยู่กับผู้ปฏิบัติงานและข้อกำหนดของโครงการ
1.4 R3 ช่วงความยาว
API 5CT กำหนดช่วงความยาวของปลอกเป็น R1, R2 และ R3
ช่วง R3:
- 10.36 ม. ถึง 14.63 ม. (34 ฟุตถึง 48 ฟุต)
ความสำคัญทางวิศวกรรม:
- ลดจำนวนการเชื่อมต่อแบบเธรดทั้งหมดในสตริงปลอก
- อาจลดจุดรั่วที่อาจเกิดขึ้นได้ขึ้นอยู่กับการติดตั้งและประกอบ-คุณภาพ
- มักใช้ในบ่อที่มีการเข้าถึงลึกและขยาย-
1.5 SMLS (ท่อเหล็กไร้รอยต่อ)
SMLS หมายถึงท่อเหล็กไร้รอยต่อที่ผลิตโดยไม่มีตะเข็บเชื่อมตามยาว
เมื่อเปรียบเทียบกับปลอกเชื่อม (ERW) ปลอกไร้รอยต่อจะให้:
- คุณสมบัติทางกลที่สม่ำเสมอมากขึ้น
- ปรับปรุงความต้านทานต่อแรงกดดันภายในและภายนอก
- ประสิทธิภาพที่ดีขึ้นในเกรดที่มีความแข็งแรงสูง- เช่น P110
การผลิตที่ไร้รอยต่อมักใช้กับ-การใช้งาน OCTG ที่มีความแข็งแรงสูง
1.6 การเชื่อมต่อแบบพรีเมียม
การเชื่อมต่อแบบพรีเมียมหมายถึงการเชื่อมต่อแบบเกลียวประสิทธิภาพสูง-ที่เป็นเอกสิทธิ์ ซึ่งออกแบบมาเพื่อเพิ่มความสามารถในการซีลและแรงบิด
ต่างจากเธรด API BTC/LTC/STC มาตรฐาน โดยทั่วไปการเชื่อมต่อแบบพรีเมียมจะมี:
- ปรับปรุงประสิทธิภาพการปิดผนึกด้วยแก๊ส-
- ความต้านทานแรงบิดที่สูงขึ้น
- ต้านทานความล้าได้ดีขึ้นภายใต้สภาวะการโหลดแบบวน
การเลือกและประสิทธิภาพขึ้นอยู่กับคุณสมบัติของผู้ผลิตและ-ขั้นตอนการประกอบที่กำหนดโดยข้อกำหนดการออกแบบการเชื่อมต่อ
2. พารามิเตอร์ทางเทคนิคหลักและมาตรฐานการปฏิบัติตามข้อกำหนด
- มาตรฐาน: API 5CT ฉบับที่ 10 (2022)
- มาตรฐานเธรด: API Spec 5B (ฉบับที่ 16)
- เกรด: P110
- การผลิต: ไร้รอยต่อ (SMLS)
- ระดับข้อกำหนด: PSL 2
- ช่วงความยาว: R3 (10.36–14.63 ม.)
- การเชื่อมต่อ: การเชื่อมต่อแบบพรีเมียม
- ความแข็งแรงของผลผลิต: 758–965 MPa
- ความต้านแรงดึง: มากกว่าหรือเท่ากับ 862 MPa
- ความแข็ง: ควบคุมตามข้อกำหนด API 5CT (ขึ้นอยู่กับโครงการ)
- องค์ประกอบทางเคมี: ควบคุมตามขีดจำกัด API 5CT สำหรับเกรด P110
3. ฟังก์ชั่นหลักและสถานการณ์การใช้งาน
3.1 ฟังก์ชั่นหลัก
เนื่องจากเป็นสายปลอกท่อแบบถาวร P110 SS PSL 2 R3 SMLS Casing พร้อมการเชื่อมต่อแบบพรีเมียมจึงทำหน้าที่หลักสี่ประการ:
- รักษาเสถียรภาพของหลุมเจาะและป้องกันการยุบตัวของชั้นหิน
- แยกโซนทางธรณีวิทยาที่แตกต่างกันและหลีกเลี่ยงการไหลข้ามของน้ำมัน ก๊าซ และน้ำ
- ทนต่อความแตกต่างของแรงดันภายในและภายนอกที่รุนแรงเพื่อให้มั่นใจในการควบคุมความปลอดภัยอย่างดี
- ปรับให้เข้ากับสารที่มีฤทธิ์กัดกร่อน รวมถึงไฮโดรเจนซัลไฟด์ (H₂S) และคาร์บอนไดออกไซด์ (CO₂)
3.2 สถานการณ์การใช้งานทั่วไป
ข้อกำหนดนี้มักใช้ใน:
- บ่อน้ำลึกและหลุมลึกพิเศษ-
- บ่อน้ำมันและก๊าซแรงดันสูง-(HP)
- ขยาย-การเข้าถึงและบ่อกำหนดทิศทาง
- บ่อน้ำก๊าซต้องการระบบปิดผนึกที่มีความสมบูรณ์สูง-
- หลุมวิกฤติที่ต้องการการรับประกันคุณภาพ PSL 2
หมายเหตุ: สำหรับบริการที่มีรสเปรี้ยว (สภาพแวดล้อม H₂S) การเลือกวัสดุต้องเป็นไปตามข้อกำหนด NACE MR0175 / ISO 15156 และอาจต้องใช้เกรดอื่น ทั้งนี้ขึ้นอยู่กับความรุนแรง
4. การตรวจสอบคุณภาพและเอกสารที่จำเป็น
โดยทั่วไปแล้ว เคส API 5CT PSL 2 แต่ละชุดจะอยู่ภายใต้ขอบเขตการตรวจสอบต่อไปนี้:
- การวิเคราะห์องค์ประกอบทางเคมี
- การทดสอบคุณสมบัติทางกล (แรงดึง, ผลผลิต)
- การทดสอบความแข็ง
- การทดสอบอุทกสถิต (ตามความเหมาะสม)
- การทดสอบแบบไม่ทำลาย- (UT, MPI ตามที่ระบุ)
- การตรวจสอบขนาด (OD, WT, ความยาว)
- การวัดและการตรวจสอบเกลียว (API Spec 5B สำหรับการเชื่อมต่อแบบพรีเมียม หากมี)
- การทดสอบดริฟท์
เอกสารที่จำเป็น:
- ใบรับรองการทดสอบโรงงาน (MTC)
- บันทึกการติดตามหมายเลขความร้อน
- NDT รายงาน
- รายงานการตรวจสอบมิติ
- รายงานการตรวจสอบด้าย

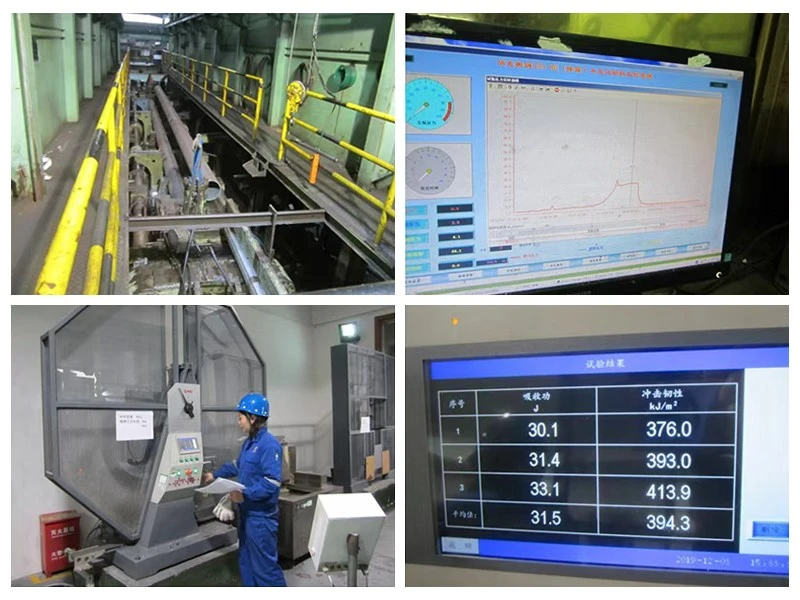

การทดสอบและตรวจสอบปลอก API 5CT P110
API 5CT P110 ใบรับรองท่อปลอก
5. คำถามที่พบบ่อย
คำถามที่ 1: PSL 1 และ PSL 2 สำหรับปลอก API 5CT แตกต่างกันอย่างไร
PSL 2 มีการควบคุมคุณภาพที่เข้มงวดกว่า PSL 1 โดยต้องมีการทดสอบแบบไม่ทำลาย-ที่ครอบคลุมมากขึ้น การควบคุมความทนทานต่อมิติที่เข้มงวดมากขึ้น ความถี่ในการสุ่มตัวอย่างทางกลที่สูงขึ้น และการตรวจสอบย้อนกลับของวัสดุตลอดอายุการใช้งาน PSL 2 ใช้สำหรับหลุมแรงดันสูง- บ่อน้ำลึก และโครงการสำคัญ ในขณะที่ PSL 1 ใช้สำหรับหลุมตื้นและปานกลางทั่วไป
คำถามที่ 2: เหตุใดจึงเลือกความยาว R3 สำหรับท่อ P110 ในบ่อน้ำลึก
ท่อ R3 ยาวกว่า R1 และ R2 การใช้ความยาว R3 จะช่วยลดจำนวนการเชื่อมต่อแบบเธรดทั้งหมดในสตริงปลอก ข้อต่อที่น้อยลงหมายถึงความเสี่ยงในการรั่วไหลที่ลดลง และความเสถียรของโครงสร้างโดยรวมที่สูงขึ้น ซึ่งเป็นสิ่งสำคัญสำหรับการดำเนินงานในหลุมลึกและพิเศษ{5}}
คำถามที่ 3: เหตุใดจึงแนะนำให้ใช้ท่อไร้รอยต่อ (SMLS) สำหรับเกรด P110
ท่อเหล็กไร้ตะเข็บไม่มีตะเข็บเชื่อม มีความหนาของผนังสม่ำเสมอและมีคุณสมบัติทางกลสม่ำเสมอ มันแสดงความต้านทานการยุบตัวและความต้านทานแรงดันได้ดีกว่าภายใต้โหลดใต้หลุมที่รุนแรง ท่อเชื่อม ERW เหมาะสำหรับบ่อแรงดันต่ำ-ทั่วไปเท่านั้น ในขณะที่ท่อไร้รอยต่อเป็นตัวเลือกมาตรฐานสำหรับท่อ P110 ที่มีความแข็งแรงสูง-
คำถามที่ 4: ข้อดีของการเชื่อมต่อระดับพรีเมียมเหนือเธรด API มาตรฐานคืออะไร
เธรด BTC, LTC และ STC มาตรฐานตอบสนองความต้องการการเชื่อมต่อทั่วไป การเชื่อมต่อแบบพรีเมียมให้การปิดผนึกแน่นด้วยแก๊ส-ที่เหนือกว่า ความจุแรงบิดที่สูงขึ้น และความต้านทานต่อความผันผวนของแรงดันได้ดีขึ้น โดยทั่วไปจะใช้ในการใช้งานหลุมแก๊ส หลุม HPHT และหลุมเปรี้ยวที่มีสภาพการทำงานสมบุกสมบัน
คำถามที่ 5: เคส API 5CT P110 ต้องใช้ความร้อนแบบใด
ต้องใช้เคส P110ความยาวเต็ม-ดับและปรับอารมณ์ (Q)การรักษาความร้อน การทำให้เป็นมาตรฐาน (N) และการทำให้เป็นมาตรฐานและปรับอุณหภูมิ (N&T) เป็นสิ่งต้องห้ามอย่างชัดเจนโดย API 5CT 10th Edition เนื่องจากกระบวนการเหล่านี้ไม่สามารถตอบสนองความแข็งแกร่งและความเหนียวที่ต้องการของเกรด P110 ได้
คำถามที่ 6: คุณลักษณะการระบุตัวตนของปลอก API 5CT P110 คืออะไร
ตามมาตรฐาน API 5CT เคส P110 จะมีเครื่องหมาย aวงดนตรีสีขาวที่ปลายท่อซึ่งเป็นเครื่องหมายพิเศษที่ทำให้ P110 แตกต่างจากเกรดเหล็กอื่นๆ เช่น J55, K55, N80 และ L80
6. บทสรุป
เคส API 5CT P110 SS PSL 2 R3 SMLS พร้อมการเชื่อมต่อระดับพรีเมียมเป็นผลิตภัณฑ์ OCTG ที่มีความแข็งแรงสูง-ที่ครอบคลุม ซึ่งผสมผสานระหว่างความแข็งแรงสูง เกรดคุณภาพที่เข้มงวด ความยาวที่ปรับให้เหมาะสม การผลิตที่ไร้รอยต่อ และเกลียวประสิทธิภาพสูง- โดยเป็นไปตามมาตรฐาน API 5CT 10th Edition ล่าสุด โดยให้ความสมบูรณ์ของหลุมเจาะที่เชื่อถือได้สำหรับหลุมน้ำมันและก๊าซที่มีความลึก สูง- มีฤทธิ์กัดกร่อน ด้วยสมรรถนะทางกลที่มั่นคง การตรวจสอบย้อนกลับคุณภาพเต็มรูปแบบ และความสามารถในการปิดผนึกที่ดีเยี่ยม ทำให้กลายเป็นผลิตภัณฑ์ยอดนิยมสำหรับผู้ปฏิบัติงานน้ำมันและก๊าซกระแสหลักทั่วโลก
