เกรดท่อปลอกแบ่งตามเอพีไอ 5CTข้อกำหนด "เกรด" จะกำหนดกำลังรับผลผลิตขั้นต่ำของท่อ เคมีของท่อ และสภาพแวดล้อมที่ออกแบบมาเพื่อจัดการ (เช่น บ่อน้ำที่มีฤทธิ์กัดกร่อนหรือ-สูง)
โดยทั่วไปเกรดจะแบ่งออกเป็นสี่กลุ่มตามคุณสมบัติ:
ต้องการสายปลอกที่สมบูรณ์หรือไม่?ขอใบเสนอราคารวมสำหรับท่อตัวนำ พื้นผิว และการผลิตในปัจจุบัน
กลุ่มที่ 1: วัตถุประสงค์ทั่วไป (บริการหวาน)
เหล่านี้เป็นเกรดทั่วไปและประหยัดที่สุด ใช้ในบ่อที่ไม่มีไฮโดรเจนซัลไฟด์ (H2S ) และแรงกดดันอยู่ในระดับต่ำถึงปานกลาง
H40:ความแข็งแรงต่ำ ไม่ค่อยนิยมใช้ในการเจาะสมัยใหม่
J55:"ม้าหมุน" สำหรับบ่อน้ำตื้นและแรงดันต่ำ- ประหยัดและมีจำหน่ายอย่างแพร่หลาย
K55:คล้ายกับ J55 แต่มีความต้านทานแรงดึงสูงกว่า (ดึงออกจากกันยากกว่า)
N80 (-1 หรือ -Q):ระดับกลาง- N80-Q ได้รับการชุบแข็งและนิรภัย ทำให้มีความทนทานมากกว่า N80-1 ปกติ
กลุ่มที่ 2: ผลผลิตที่ถูกจำกัด (บริการเปรี้ยว)
เกรดเหล่านี้ได้รับการออกแบบมาโดยเฉพาะเพื่อต้านทานการแคร็กความเครียดด้วยซัลไฟด์ (SSC)ในบ่อที่มี H2S. มีการควบคุมขีดจำกัดความแข็งอย่างเข้มงวด (ปกติจะสูงสุด 23 HRC)
L80 (ประเภท 1, 9Cr, 13Cr):มาตรฐานอุตสาหกรรมสำหรับบริการเปรี้ยว. 13ตัวแปร Cr เพิ่ม Chromium สำหรับ CO2 ความต้านทาน
C90:มีความแข็งแรงสูงกว่า L80 แต่ยังคงต้านทานความเปรี้ยว-
T95:เกรดบริการเปรี้ยวแรงสูง- มักใช้ในหลุมที่มีฤทธิ์กัดกร่อนแรงดันสูง-
C110:เกรด API ความแข็งแกร่งสูงสุดที่ยังคงได้รับการรับรองสำหรับบริการเปรี้ยว
กลุ่ม 3: ความแข็งแรงสูง (ลึก/แรงดันสูง)
สิ่งเหล่านี้ใช้สำหรับบ่อที่มีความลึกมาก โดยที่ท่อจะต้องรองรับน้ำหนักของมันเองจำนวนมหาศาล และทนต่อแรงกดดันภายในที่รุนแรงได้
P110:เกรดที่มีความแข็งแรงสูง-ทั่วไปมากสำหรับหลุมลึกที่ไม่มี-การกัดกร่อน มีแถบสีขาวกำกับไว้
กลุ่ม 4: ความแข็งแกร่งพิเศษ/สูงมาก
Q125:ออกแบบมาสำหรับสภาพแวดล้อมที่รุนแรงที่สุด มีความแข็งแรงของผลผลิตขั้นต่ำที่ 125,000 psi และต้องมีการทดสอบข้อต่อท่อทุกจุดอย่างเข้มงวด
ตารางเปรียบเทียบ
| ระดับ | กำลังรับผลผลิตขั้นต่ำ (psi) | สภาพแวดล้อมการบริการ | รหัสสี API |
| J55 | 55,000 | ทั่วไป (หวาน) | หนึ่งสีเขียวสดใส |
| K55 | 55,000 | ทั่วไป (หวาน) | สองสีเขียวสดใส |
| N80-Q | 80,000 | ทั่วไป (หวาน) | หนึ่งแดง + หนึ่งเขียว |
| L80 | 80,000 | บริการเปรี้ยว (H2S ) | สีแดงหนึ่งอัน |
| P110 | 110,000 | แรงดันลึก/สูง | หนึ่งสีขาว |
| Q125 | 125,000 | บ่อน้ำลึกสุดขีด | ส้มหนึ่งอัน |

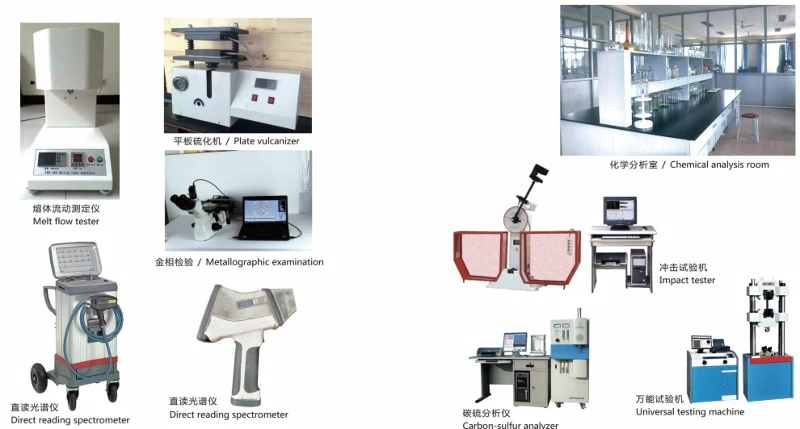

อุปกรณ์ทดสอบท่อบ่อน้ำมัน API 5CT

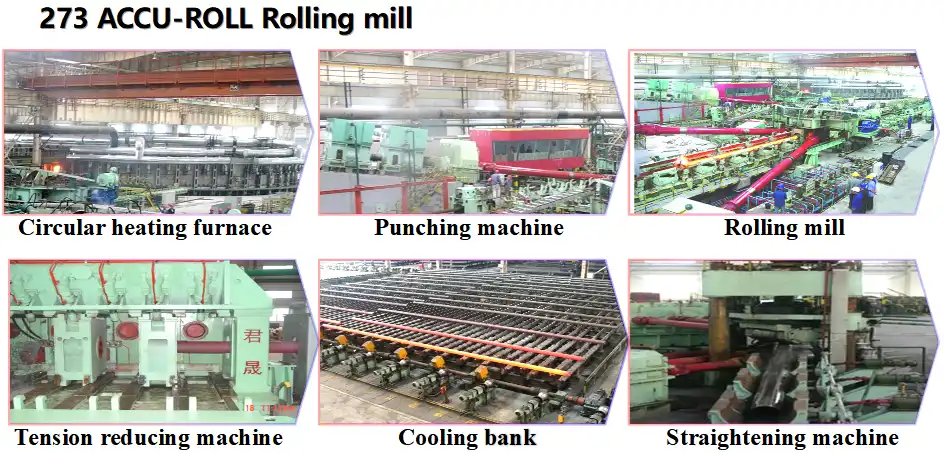

โรงงานท่อน้ำมัน API 5CT
คำถามที่พบบ่อย
เคส range 3 คืออะไร?
ปลอกช่วงที่ 3หมายถึงความยาวมาตรฐานเฉพาะของข้อต่อท่อแต่ละเส้นตามที่กำหนดโดยเอพีไอ 5CTข้อกำหนด
ความยาว:ระหว่าง34 และ 48 ฟุต(10.36 ถึง 14.63 เมตร)
การเปรียบเทียบ:เป็นช่วงที่ยาวที่สุดในสามช่วง API (ช่วงที่ 1 เป็นช่วงที่สั้นที่สุด และช่วงที่ 2 เป็นช่วงที่พบบ่อยที่สุด)
ข้อได้เปรียบ:การใช้ข้อต่อ Range 3 ที่ยาวขึ้นจะช่วยลดจำนวนการเชื่อมต่อทั้งหมด (ข้อต่อแบบเกลียว) ในบ่อ ซึ่งจะช่วยเร่งกระบวนการ "ทำงาน" และลดจุดรั่วที่อาจเกิดขึ้น
ข้อเสีย:การขนส่งยากกว่าและต้องใช้ปั้นจั่นแท่นขุดเจาะที่สูงขึ้นเพื่อรองรับความยาวพิเศษ
ท่อปลอกประเภทต่าง ๆ มีอะไรบ้าง?
ท่อปลอกแบ่งประเภทตามหลักๆการทำงานและตำแหน่งในหลุมเจาะ มีห้าประเภทหลัก:
ปลอกตัวนำ:ติดตั้งท่อแรกและใหญ่ที่สุด ช่วยป้องกันไม่ให้ด้านบนของบ่อพังและทำให้แท่นขุดเจาะมีความมั่นคง
ปลอกพื้นผิว:ปกป้องชั้นหินอุ้มน้ำน้ำจืดจากการปนเปื้อน และให้การสนับสนุน Blowout Preventer (BOP)
ปลอกระดับกลาง:ใช้ในบ่อลึกเพื่อปิดผนึกโซนแรงดันสูง-หรือชั้นหินที่ไม่เสถียรซึ่งอาจทำให้เกิดปัญหาในการขุดเจาะ
การผลิตปลอก:ชั้นสุดท้ายของท่อ แยกโซนการผลิตน้ำมันและก๊าซและปกป้องท่อการผลิต
ไลเนอร์:เชือกของปลอกที่ไม่ขยายไปถึงพื้นผิวแต่ถูกแขวนไว้จากด้านล่างของเชือกปลอกก่อนหน้าเพื่อประหยัดต้นทุนและน้ำหนัก
