ในอุตสาหกรรมน้ำมันและก๊าซJ55และK55เป็นเกรดท่อกำลัง "กลาง-ถึง-ต่ำ" ที่พบมากที่สุดซึ่งควบคุมโดยเอพีไอ 5CTข้อกำหนด
ความแตกต่างหลักระหว่างพวกเขาคือพวกเขาแรงดึง: ในขณะที่ทั้งสองเริ่มเปลี่ยนรูปร่างด้วยแรงกดดันเท่ากันK55 นั้นยากกว่ามากในการหักหรือแยกออกจากกันกว่าเจ55
ขอใบเสนอราคาที่แข่งขันได้สำหรับท่อ J55 หรือ K55 วันนี้ –รับคำตอบภายใน 24 ชั่วโมง!
ท่อ J55เป็นหนึ่งในเกรดเหล็กที่ใช้กันอย่างแพร่หลายและประหยัดที่สุดในอุตสาหกรรมน้ำมันและก๊าซภายใต้การควบคุมของเอพีไอ 5CTข้อกำหนด มันเป็นของกลุ่มที่ 1และมักถูกมองว่าเป็น "ม้าทำงาน" ของวิศวกรรมการขุดเจาะ ซึ่งเหมาะสำหรับสภาพบ่อทั่วไปที่หลากหลาย
การวางตำแหน่งแกนกลาง: J55 เป็นเกรดเหล็กเกรด-ทั่วไป ปานกลาง-ถึง- ความแข็งแรงต่ำ เนื่องจากความแข็งแรงของผลผลิตที่สมดุลและความได้เปรียบด้านราคาอย่างมาก จึงเป็นวัสดุที่ต้องการสำหรับหลุมตื้นและหลุมลึกปานกลาง-
สภาพแวดล้อมการบริการ: ใช้เป็นหลักในสภาพแวดล้อมที่ไม่-กัดกร่อน (Sweet Wells). ไม่มีความต้านทานต่อไฮโดรเจนซัลไฟด์ (H2S) การกัดกร่อน และห้ามใช้เปรี้ยวโดยเด็ดขาด
การรักษาความร้อน: มาตรฐาน API ไม่ได้กำหนดการบำบัดความร้อนจำเพาะสำหรับ J55 โดยทั่วไปแล้วจะจัดส่งในขณะที่-รีดหรือทำให้เป็นมาตรฐาน (N)เงื่อนไข.
การใช้งาน: ใช้กันอย่างแพร่หลายในบ่อน้ำมันและก๊าซตื้น บ่อน้ำฉีด และหลุมการผลิตทั่วไปที่มีความต้องการแรงดันการก่อตัวต่ำกว่า
ตารางพารามิเตอร์ทางเทคนิคสำหรับ J55
ตารางคุณสมบัติทางกล
| พารามิเตอร์ | หน่วยอิมพีเรียล (psi) | หน่วยเมตริก (MPa) |
| ความแข็งแรงของผลผลิต - ขั้นต่ำ | 55,000 ปอนด์ต่อตารางนิ้ว | 379 เมกะปาสคาล |
| ความแข็งแรงของผลผลิต - สูงสุด | 80,000 ปอนด์ต่อตารางนิ้ว | 552 เมกะปาสคาล |
| ความต้านแรงดึง - ขั้นต่ำ | 75,000 ปอนด์ต่อตารางนิ้ว | 517 เมกะปาสคาล |
| ขีดจำกัดความแข็ง | ไม่มีข้อกำหนด API | -- |
| การยืดตัว | ต่อสูตร API 5CT | -- |
ตารางองค์ประกอบทางเคมี (% สูงสุด)
ข้อกำหนดทางเคมีสำหรับ J55 ค่อนข้างยืดหยุ่น โดยเน้นที่การควบคุมสิ่งเจือปนเป็นหลัก
| องค์ประกอบ | API 5CT ขีดจำกัด (%) |
| คาร์บอน (ซี) | ไม่ระบุ (โดยทั่วไป 0.25% - 0.35%) |
| แมงกานีส (Mn) | ไม่ระบุ (โดยทั่วไป 1.00% - 1.30%) |
| ฟอสฟอรัส (P) | น้อยกว่าหรือเท่ากับ 0.030 |
| ซัลเฟอร์ (S) | น้อยกว่าหรือเท่ากับ 0.030 |
| ซิลิคอน (ศรี) | น้อยกว่าหรือเท่ากับ 0.45 |
แผนภูมิขนาดและน้ำหนักทั่วไป
ท่อ J55 ครอบคลุมขนาด API มาตรฐานทั้งหมด ต่อไปนี้เป็นข้อกำหนดที่ใช้บ่อยที่สุด:
| OD ที่กำหนด | น้ำหนักที่กำหนด | ความหนาของผนัง | เส้นผ่านศูนย์กลางรูใน (ID) | เส้นผ่านศูนย์กลางดริฟท์ |
| นิ้ว (มม.) | ปอนด์/ฟุต ( กก./ม. ) | นิ้ว (มม.) | นิ้ว (มม.) | นิ้ว (มม.) |
| 2-3/8" (60.3) | 4.60 (6.85) | 0.190 (4.83) | 1.995 (50.67) | 1.901 (48.29) |
| 2-7/8" (73.0) | 6.40 (9.52) | 0.217 (5.51) | 2.441 (62.00) | 2.347 (59.61) |
| 3-1/2" (88.9) | 9.20 (13.69) | 0.254 (6.45) | 2.992 (76.00) | 2.867 (72.82) |
| 4-1/2" (114.3) | 12.60 (18.75) | 0.271 (6.88) | 3.958 (100.5) | 3.833 (97.36) |
ท่อ K55เป็นผลิตภัณฑ์ท่อบ่อน้ำมันที่มีกำลังปานกลาง-ถึง-ต่ำซึ่งเป็นไปตามข้อกำหนดเอพีไอ 5CTข้อกำหนด มันเป็นของกลุ่มที่ 1ของมาตรฐาน API แม้ว่าคุณสมบัติทางกลจะคล้ายคลึงกับ J55 มาก แต่ก็มีความต้านทานแรงดึงเพิ่มขึ้น ทำให้เป็นหนึ่งในเกรดที่ใช้กันมากที่สุดในการขุดเจาะน้ำมันและก๊าซ
การวางตำแหน่งแกนกลาง: K55 เป็นเกรดเหล็กบริการ-ทั่วไปที่ไม่เปรี้ยว- มีความแข็งแรงของผลผลิตขั้นต่ำเหมือนกันทุกประการกับ J55 แต่มีคุณลักษณะ aความต้านทานแรงดึงขั้นต่ำที่สูงขึ้น.
ลักษณะสำคัญ: ด้วยความต้านทานแรงดึงขั้นต่ำ 95,000 psi (สูงกว่า J55 20,000 psi) K55 สามารถรองรับการโหลดสายที่หนักกว่ามาก ทำให้เหมาะสมกว่า J55 สำหรับส่วนหลุมที่ลึกกว่าเล็กน้อยหรือการใช้งานที่ต้องการปัจจัยด้านความปลอดภัยด้านแรงดึงที่สูงกว่า
สภาพแวดล้อมการบริการ: ออกแบบมาเพื่อไม่-กัดกร่อน (บ่อหวาน)สภาพแวดล้อม ไม่มีความต้านทานต่อไฮโดรเจนซัลไฟด์ (H2S ).
การรักษาความร้อน: เช่นเดียวกับ J55 มาตรฐาน API ไม่ได้กำหนดให้ต้องมีการบำบัดความร้อนจำเพาะสำหรับ K55 โดยทั่วไปแล้วจะจัดส่งในทำให้เป็นมาตรฐาน (N)หรือขณะที่-รีดเงื่อนไข.
ตารางพารามิเตอร์ทางเทคนิคสำหรับ K55
ตารางคุณสมบัติทางกล
| พารามิเตอร์ | หน่วยอิมพีเรียล (psi) | หน่วยเมตริก (MPa) |
| ความแข็งแรงของผลผลิต - ขั้นต่ำ | 55,000 ปอนด์ต่อตารางนิ้ว | 379 เมกะปาสคาล |
| ความแข็งแรงของผลผลิต - สูงสุด | 80,000 ปอนด์ต่อตารางนิ้ว | 552 เมกะปาสคาล |
| ความต้านแรงดึง - ขั้นต่ำ | 95,000 ปอนด์ต่อตารางนิ้ว | 655 เมกะปาสคาล |
| ขีดจำกัดความแข็ง | ไม่มีข้อกำหนด API | -- |
| การยืดตัว | ต่อสูตร API 5CT | -- |
ตารางองค์ประกอบทางเคมี (% สูงสุด)
โครงสร้างทางเคมีของ K55 มุ่งเน้นไปที่การควบคุมสิ่งเจือปน เช่น ฟอสฟอรัสและซัลเฟอร์เป็นหลัก เพื่อให้มั่นใจถึงความเหนียวพื้นฐานของวัสดุ
| องค์ประกอบ | API 5CT ขีดจำกัด (%) |
| คาร์บอน (ซี) | ไม่ระบุ (โดยทั่วไป 0.25% - 0.40%) |
| แมงกานีส (Mn) | ไม่ระบุ (โดยทั่วไป 1.00% - 1.50%) |
| ฟอสฟอรัส (P) | น้อยกว่าหรือเท่ากับ 0.030 |
| ซัลเฟอร์ (S) | น้อยกว่าหรือเท่ากับ 0.030 |
| ซิลิคอน (ศรี) | น้อยกว่าหรือเท่ากับ 0.45 |
แผนภูมิขนาดและน้ำหนักทั่วไป
ขนาดทางกายภาพของ K55 เหมือนกับ J55 และเป็นไปตามมาตรฐาน API:
| OD ที่กำหนด | น้ำหนักที่กำหนด | ความหนาของผนัง | เส้นผ่านศูนย์กลางรูใน (ID) | เส้นผ่านศูนย์กลางดริฟท์ |
| นิ้ว (มม.) | ปอนด์/ฟุต ( กก./ม. ) | นิ้ว (มม.) | นิ้ว (มม.) | นิ้ว (มม.) |
| 2-3/8" (60.3) | 4.70 (7.00) | 0.190 (4.83) | 1.995 (50.67) | 1.901 (48.29) |
| 2-7/8" (73.0) | 6.50 (9.67) | 0.217 (5.51) | 2.441 (62.00) | 2.347 (59.61) |
| 3-1/2" (88.9) | 9.30 (13.84) | 0.254 (6.45) | 2.992 (76.00) | 2.867 (72.82) |
| 4-1/2" (114.3) | 12.75 (18.97) | 0.271 (6.88) | 3.958 (100.5) | 3.833 (97.36) |
ตารางเปรียบเทียบ
| คุณสมบัติ | ท่อ J55 | ท่อ K55 |
| ความแข็งแรงของผลผลิต (ขั้นต่ำ) | 55,000 ปอนด์ต่อตารางนิ้ว (379 เมกะปาสคาล) | 55,000 ปอนด์ต่อตารางนิ้ว (379 เมกะปาสคาล) |
| ความแข็งแรงของผลผลิต (สูงสุด) | 80,000 ปอนด์ต่อตารางนิ้ว (552 เมกะปาสคาล) | 80,000 ปอนด์ต่อตารางนิ้ว (552 เมกะปาสคาล) |
| ความต้านแรงดึง (ขั้นต่ำ) | 75,000 ปอนด์ต่อตารางนิ้ว (517 เมกะปาสคาล) | 95,000 ปอนด์ต่อตารางนิ้ว (655 เมกะปาสคาล) |
| การรักษาความร้อน | ไม่มีการระบุ (มักจะทำให้เป็นมาตรฐาน) | ไม่มีการระบุ (มักจะทำให้เป็นมาตรฐาน) |
| สภาพแวดล้อมการบริการ | บ่อ "หวาน" (ไม่มี H2S ) | บ่อ "หวาน" (ไม่มี H2S ) |
| ต้นทุนสัมพัทธ์ | ประหยัดที่สุด | สูงกว่า J55 เล็กน้อย |
| รหัสสี API | วงดนตรีสีเขียวสดใสหนึ่งวง | แถบสีเขียวสดใสสองแถบ |
คู่มือการเลือก: J55 กับ K55
| คุณสมบัติ | ท่อ J55 | ท่อ K55 | คำแนะนำในการเลือก |
| ความแข็งแรงของผลผลิต | 379 - 552 MPa (55-80 กิโลปอนด์ต่อปี) | 379 - 552 MPa (55-80 กิโลปอนด์ต่อปี) | เท่ากัน: ทั้งสองมีความต้านทานต่อการเสียรูปถาวรเหมือนกัน |
| ความต้านแรงดึง | มากกว่าหรือเท่ากับ 517 MPa (75 ksi) | มากกว่าหรือเท่ากับ 655 MPa (95 ksi) | K55 สูงกว่า: K55 สามารถทนต่อน้ำหนักที่แขวนอยู่/แรงดึงที่สูงกว่าได้ |
| รหัสสี | วงสีเขียวหนึ่งวง | แถบสีเขียวสองแถบ | ใช้สำหรับการระบุตัวตนอย่างรวดเร็วบนเว็บไซต์ |
| การรักษาความร้อน | ทำให้เป็นมาตรฐานหรือเป็น-แบบทอย | ทำให้เป็นมาตรฐานหรือเป็น-แบบทอย | กระบวนการผลิตก็คล้ายกัน |
| แอปพลิเคชั่นที่ดีที่สุด | บ่อน้ำตื้น บ่อน้ำ/บ่อฉีด | หลุมลึกหรือโหลดโครงสร้างที่สูงขึ้น | เลือก K55 หากน้ำหนักสายสูง |
| ปัจจัยด้านต้นทุน | ต่ำสุด | สูงกว่า J55 เล็กน้อย | J55 เป็นเกรด "ระดับเริ่มต้น-" ที่ประหยัดที่สุด |

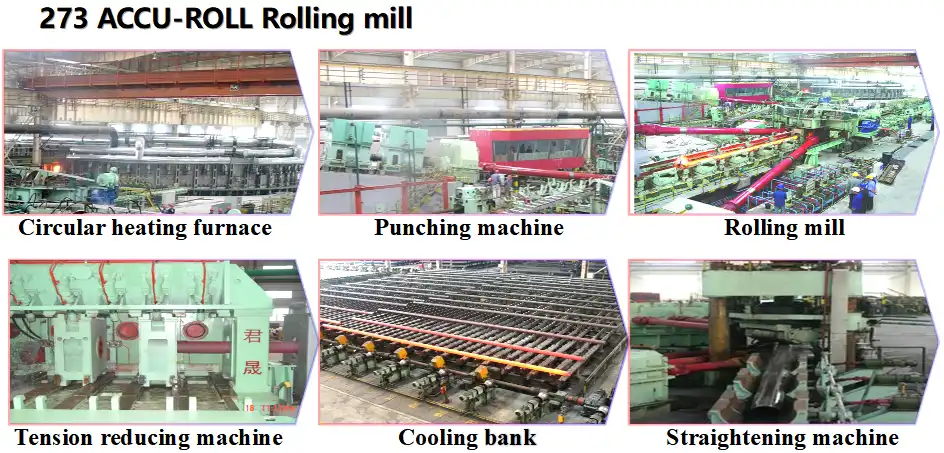

โรงงาน API 5CT OCTG
อุปกรณ์ทดสอบท่อท่อบ่อน้ำมัน API 5CT
คำถามที่พบบ่อย
ความต้านทานแรงดึงของ J55 คืออะไร?
ที่ความต้านทานแรงดึงขั้นต่ำของ API 5CTJ55เป็น:
75,000 ปอนด์ต่อตารางนิ้ว(517 เมกะปาสคาล)
องค์ประกอบทางเคมีของ API 5CT K55 คืออะไร?
องค์ประกอบทางเคมีของเอพีไอ 5CT K55ค่อนข้างยืดหยุ่น เนื่องจากมาตรฐาน API มุ่งเน้นไปที่คุณสมบัติทางกลเป็นหลัก อย่างไรก็ตาม ข้อจำกัดบังคับสำหรับสิ่งเจือปนคือ:
ฟอสฟอรัส (P):น้อยกว่าหรือเท่ากับ 0.030%
ซัลเฟอร์ (S):น้อยกว่าหรือเท่ากับ 0.030%
ช่วงการผลิตโดยทั่วไป (ไม่-บังคับ) ได้แก่:
คาร์บอน (C): 0.25% – 0.40%
แมงกานีส (Mn): 1.00% – 1.50%
ซิลิคอน (ศรี):น้อยกว่าหรือเท่ากับ 0.45%
