ท่อ APIเป็นส่วนประกอบสำคัญในอุตสาหกรรมน้ำมันและก๊าซที่ผลิตตามมาตรฐานเอพีไอ 5CTมาตรฐาน (ข้อกำหนดของสถาบันปิโตรเลียมอเมริกันสำหรับท่อและท่อ)
ท่อมักจะถูกอ้างอิงโดยมันเส้นผ่านศูนย์กลางภายนอก (OD).
ท่อ API 5CT ที่ผ่านการรับรอง – ตรวจสอบความสมบูรณ์ของบ่อ 100%
ฟังก์ชั่นท่อ API
การขนส่งของไหล:ทำหน้าที่เป็นท่อต่อเนื่องสำหรับผลิตน้ำมันและก๊าซ หรือฉีดน้ำ/ก๊าซเข้าไปในชั้นหิน
การป้องกันปลอก:แม้ว่าท่อมักจะถูกยึดติดอย่างถาวร แต่ท่อก็ได้รับการออกแบบให้เปลี่ยนได้ ช่วยป้องกันการกัดกร่อนหรือการสึกหรอของตัวท่อ
การเพิ่มประสิทธิภาพการผลิต:การเลือกเส้นผ่านศูนย์กลางของท่อที่ถูกต้องจะช่วยเพิ่มความเร็วการไหลและความดันให้เหมาะสม ทำให้มั่นใจได้ถึงระดับการผลิตที่ยั่งยืน
ขนาดท่อ
เป็นขนาดที่ใช้บ่อยที่สุดสำหรับสายหลักที่นำน้ำมันหรือก๊าซขึ้นสู่พื้นผิว
| เส้นผ่านศูนย์กลางภายนอก (OD) | OD (มม.) | น้ำหนักที่กำหนด (ปอนด์/ฟุต) | ความหนาของผนัง (นิ้ว) | เส้นผ่านศูนย์กลางภายใน (ID) | เส้นผ่านศูนย์กลางดริฟท์ (นิ้ว) |
| 2-⅜" | 60.33 | 4.60 (NU) | 0.190 | 1.995 | 1.901 |
| 2-⅜" | 60.33 | 4.70 (สหภาพยุโรป) | 0.190 | 1.995 | 1.901 |
| 2-⅞" | 73.02 | 6.40 (นว.) | 0.217 | 2.441 | 2.347 |
| 2-⅞" | 73.02 | 6.50 (สหภาพยุโรป) | 0.217 | 2.441 | 2.347 |
| 3-½" | 88.90 | 9.20 (นว.) | 0.254 | 2.992 | 2.867 |
| 3-½" | 88.90 | 9.30 น. (สหภาพยุโรป) | 0.254 | 2.992 | 2.867 |
| 3-½" | 88.90 | 10.20 | 0.289 | 2.922 | 2.797 |
| 4" | 101.60 | 9.50 | 0.226 | 3.548 | 3.423 |
| 4" | 101.60 | 11.00 | 0.262 | 3.476 | 3.351 |
| 4-½" | 114.30 | 12.60 | 0.271 | 3.958 | 3.833 |
| 4-½" | 114.30 | 13.50 | 0.290 | 3.920 | 3.795 |
ตารางขนาดท่อมักกะโรนี (เส้นผ่านศูนย์กลางเล็ก)
ใช้เป็นหลักสำหรับการฉีดสารเคมี การทำงานเกิน หรือการเจาะ-ให้เสร็จสิ้น
| เส้นผ่านศูนย์กลางภายนอก (OD) | น้ำหนักที่กำหนด (ปอนด์/ฟุต) | ความหนาของผนัง (นิ้ว) | เส้นผ่านศูนย์กลางภายใน (ID) | เส้นผ่านศูนย์กลางดริฟท์ (นิ้ว) |
| 1.050" | 1.14 | 0.113 | 0.824 | 0.730 |
| 1.315" | 1.70 | 0.133 | 1.049 | 0.955 |
| 1.660" | 2.30 | 0.140 | 1.380 | 1.286 |
| 1.900" | 2.75 | 0.145 | 1.610 | 1.516 |
การจำแนกประเภทความยาว (ช่วง API)
ต่างจากท่อที่คุณซื้อที่ร้านฮาร์ดแวร์ ท่อบ่อน้ำมันมี "ช่วง" ความยาวเฉพาะสามช่วง:
ช่วงที่ 1:20 ถึง 24 ฟุต (6.10 – 7.32 ม.)
ช่วงที่ 2:28 ถึง 32 ฟุต (8.53 – 9.75 ม.) -นี่คือมาตรฐานทั่วไปที่สุด
ช่วงที่ 3:38 ถึง 42 ฟุต (11.58 – 12.80 ม.)
ประเภทการเชื่อมต่อสายไฟ (เธรด)
ขนาดยังขึ้นอยู่กับวิธีการต่อท่อด้วย:
EUE (สิ้นสุดอารมณ์เสียภายนอก):ปลายท่อถูกฟอร์จให้หนาขึ้นก่อนทำการร้อยเกลียว ซึ่งเป็นมาตรฐานอุตสาหกรรมการผลิต
NUE (ตอนจบที่ไม่-ไม่พอใจ):เกลียวถูกตัดโดยตรงบนผนังมาตรฐานของท่อ
การเชื่อมต่อแบบพรีเมียม:เกลียวที่เป็นกรรมสิทธิ์ (เช่น VAM หรือ TenarisBlue) ใช้สำหรับ-ซีลแก๊สในบ่อแรงดันสูง-

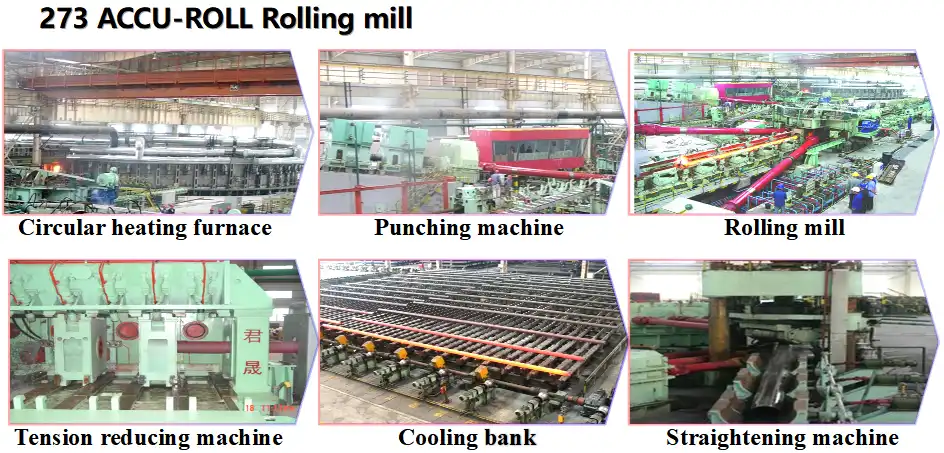

API 5CT โรงงานท่อเจาะบ่อน้ำมัน

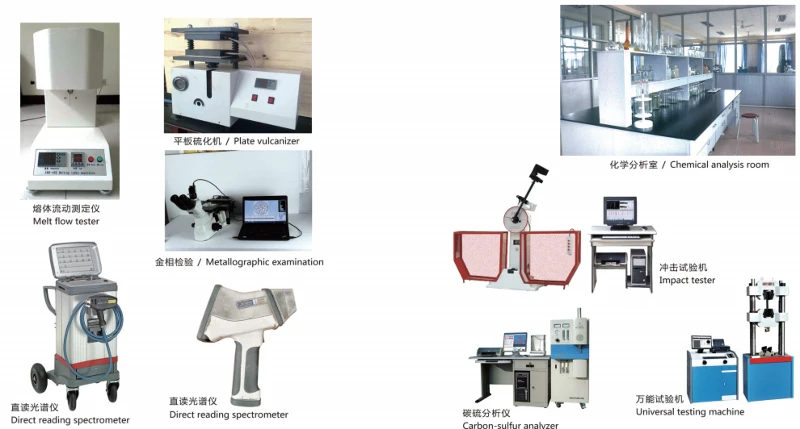

อุปกรณ์ทดสอบท่อบ่อน้ำมัน API
ใบรับรองสินค้าท่อน้ำมันของประเทศ API
คำถามที่พบบ่อย
ท่อแหล่งน้ำมันมีเส้นผ่านศูนย์กลางเท่าไหร่?
เส้นผ่านศูนย์กลางของท่อบ่อน้ำมันจะแตกต่างกันไปขึ้นอยู่กับการทำงานเฉพาะในบ่อน้ำ ต่อไปนี้เป็นช่วงทั่วไปสำหรับประเภทหลักสามประเภท:
ท่อ (การผลิต): 2-⅜" ถึง 4-½"(เชือกที่นำน้ำมัน/ก๊าซขึ้นสู่ผิวน้ำ)
ปลอก (การป้องกัน): 4-½" ถึง 20"(ท่อด้านนอกที่เรียงแนวหลุมเพื่อป้องกันการพังทลาย)
ท่อเจาะ: 2-⅜" ถึง 6-⅝"(ใช้ในการหมุนบิตและหมุนเวียนโคลน)
ท่อวัดจาก ID หรือ OD หรือไม่
ท่อบ่อน้ำมันวัดได้จากมันเส้นผ่านศูนย์กลางภายนอก (OD).
ตามข้อมูลจำเพาะ API 5CTมาตรฐาน "ขนาด" ของท่อหมายถึงการวัดภายนอกเสมอ ในขณะที่เส้นผ่านศูนย์กลางภายใน (ID)เป็นสิ่งสำคัญสำหรับการคำนวณการไหลและระยะห่างของเครื่องมือ ซึ่งจะแตกต่างกันไปขึ้นอยู่กับความหนาของผนังท่อ (น้ำหนัก) ในขณะที่ OD ยังคงคงที่สำหรับขนาดที่ระบุ
